Цанговые зажимы для обработки под внутренний и внешний контур деталей с пневматическим приводом

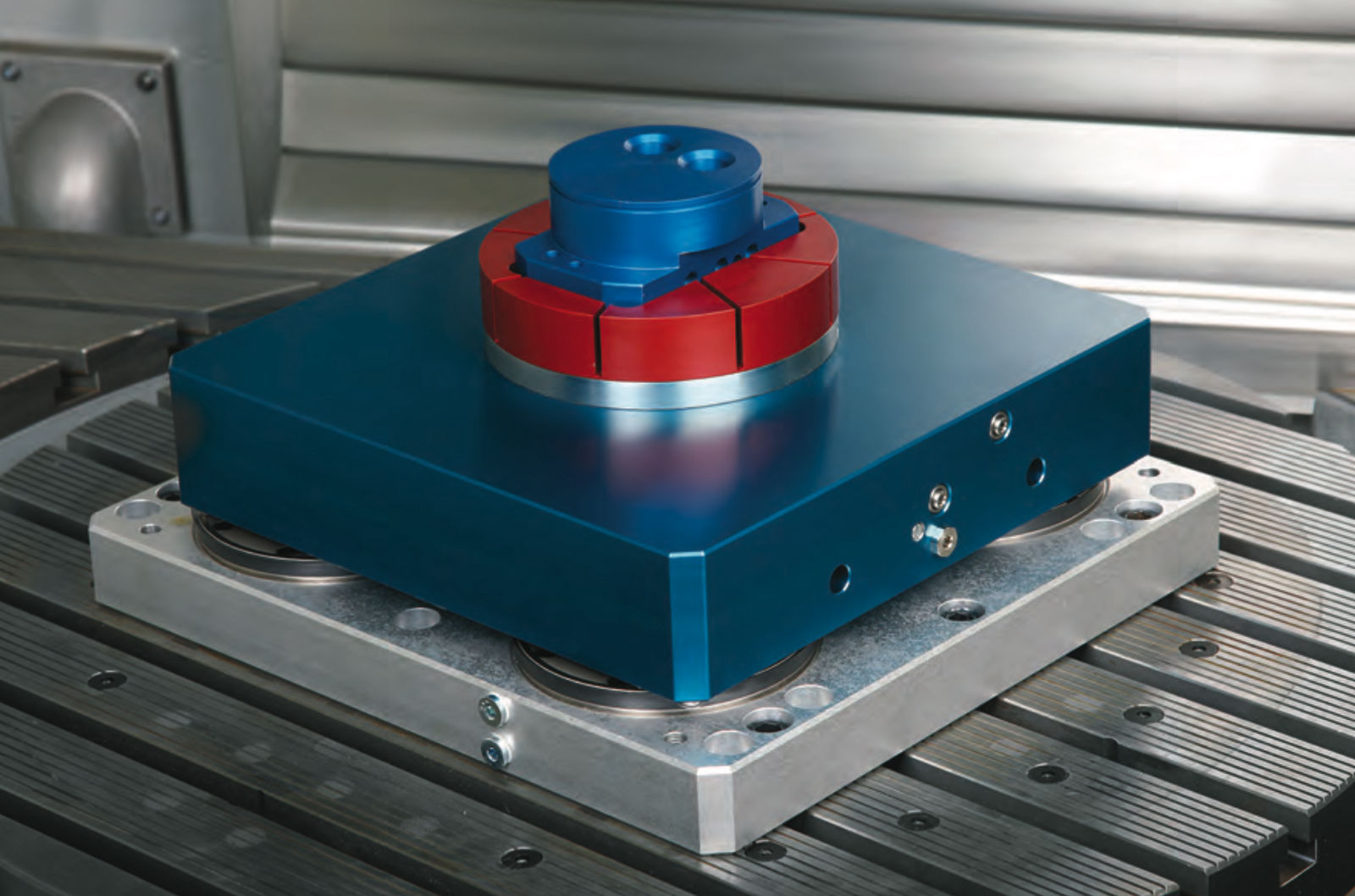

Прецизионная оснастка для работы с машинными центрами и встроенной системой базирования в нулевой точке. Цанги могут быть обработаны практически под любой внутренний или внешний контур детали и обеспечивают высокую точность повторной установки. Данная оснастка может значительно сократить технологический цикл металлобработки.
1

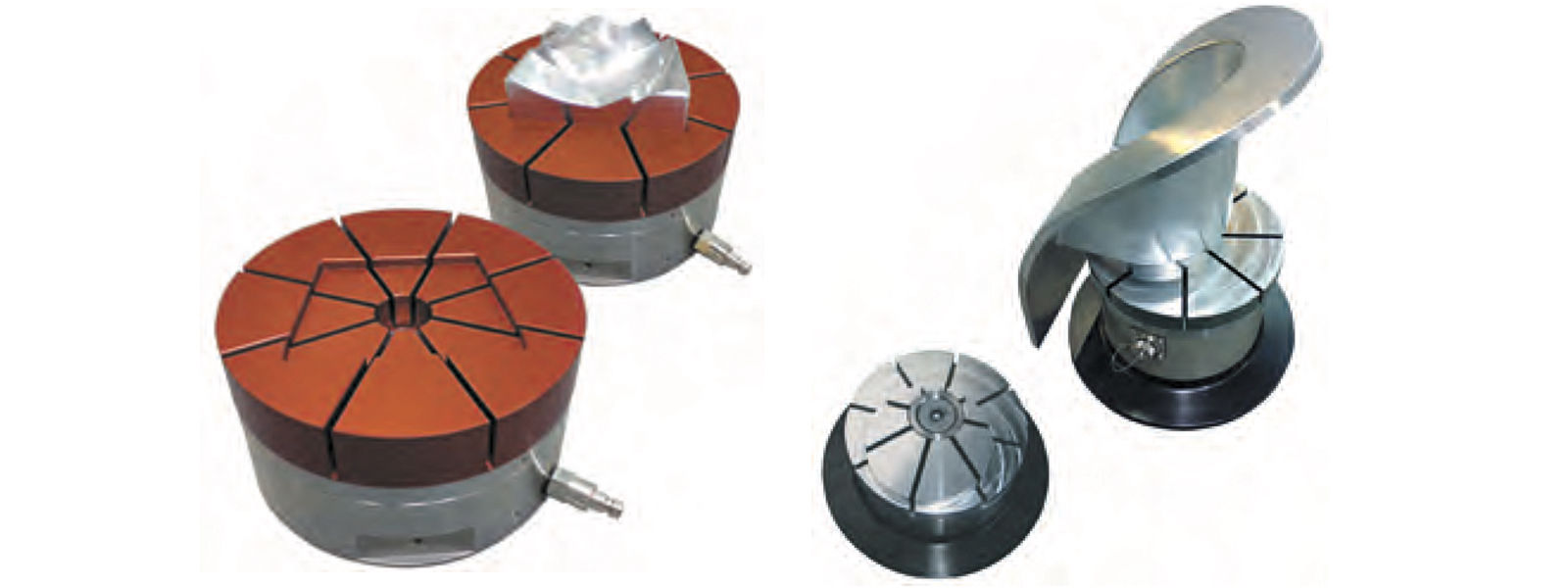

Цанговый зажим

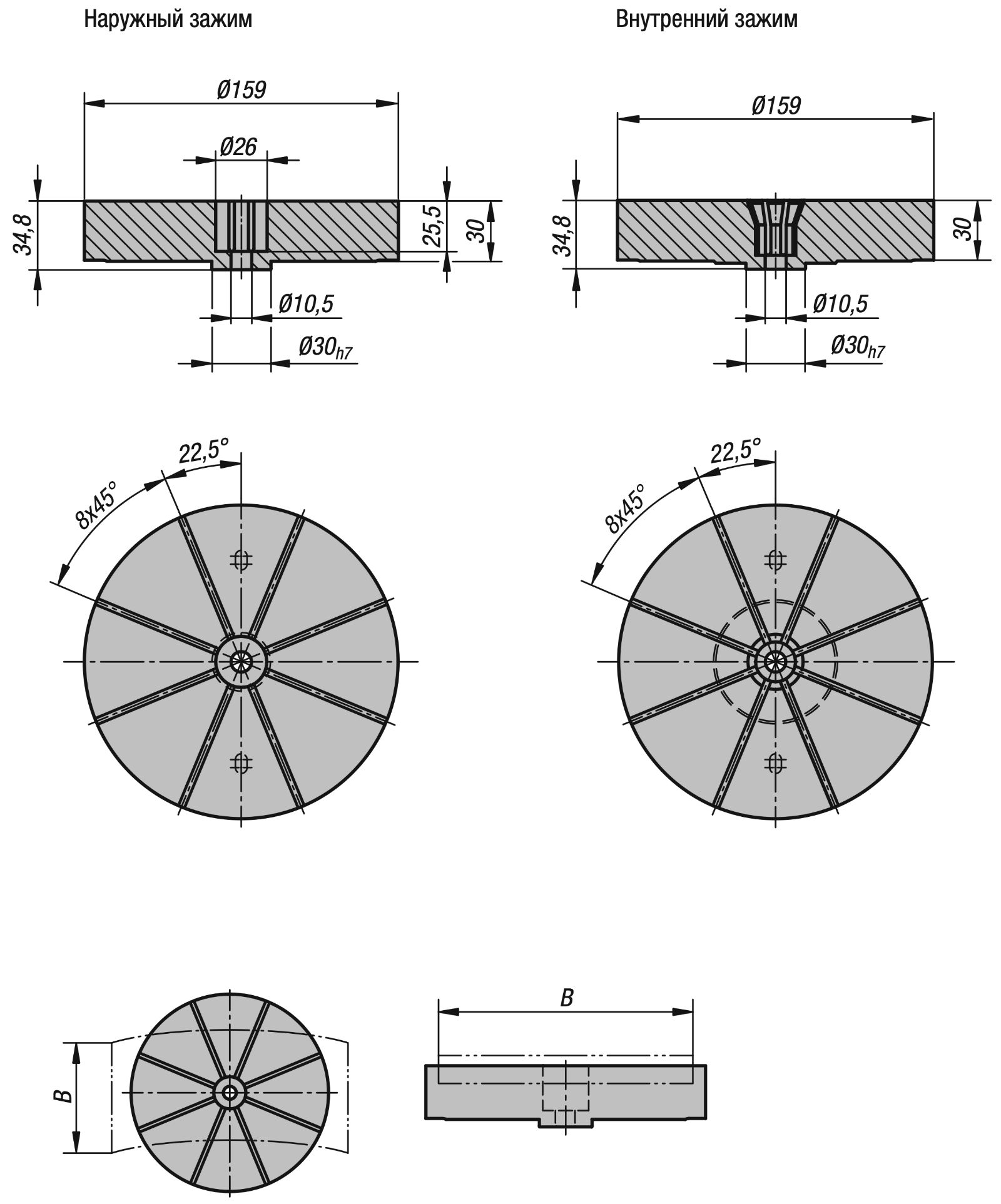

Зажим для форм подходит для установки в устройства и системы зажима данного производителя. Фланец может вместить цанговый зажим для внешнего зажима, а также цанговый зажим для внутреннего зажима. В цанговый зажим помещается контур заготовки, которую необходимо зажать. Возможны поверхности свободной формы и асимметричные контуры.
2

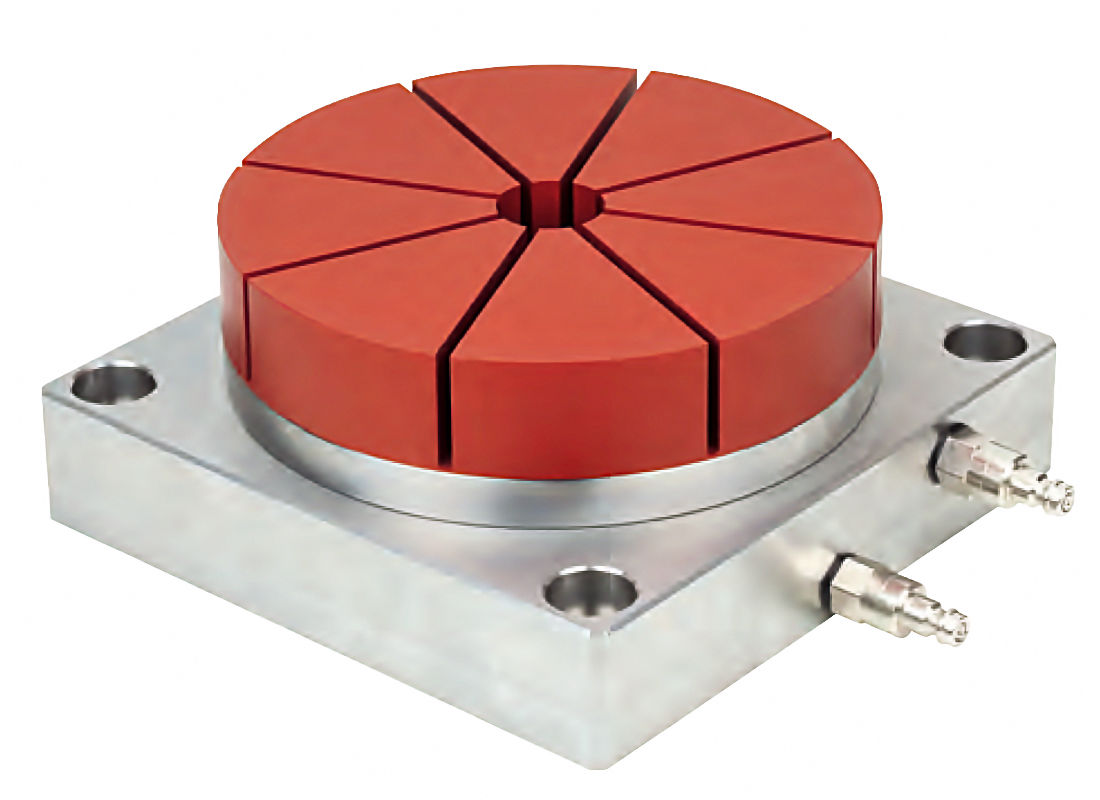

Надежность и качество
Фланец, поршень и основная часть из стали. Уплотнения на основе нитрильного каучука (NBR). Болты DIN EN ISO 4762 с классом прочности не ниже 8.8. Цанговый зажим из алюминия.
3
Функциональность и точность

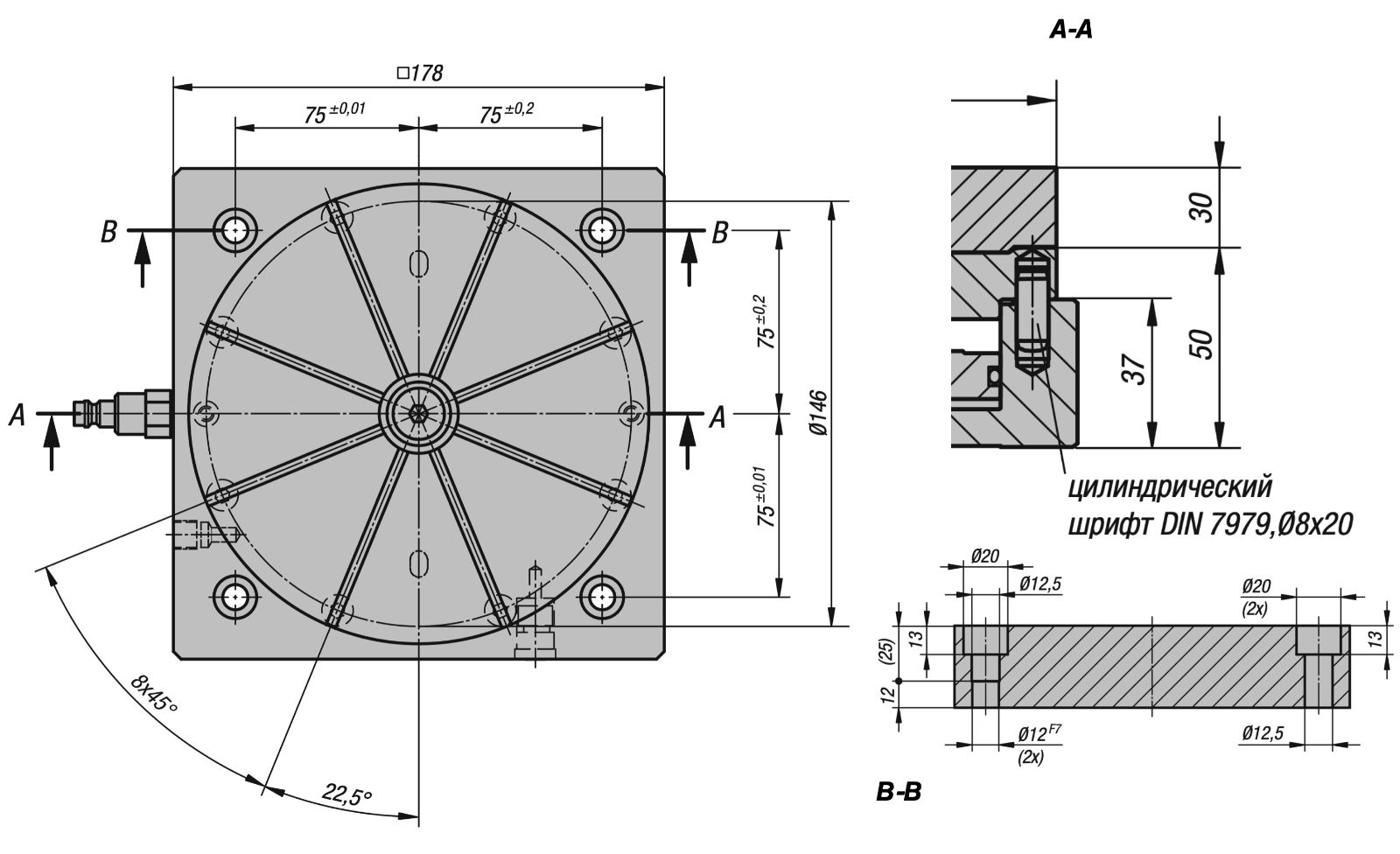

Погрешность позиционирования менее 0,01 мм. Вмонтированный комплект пружин обеспечивает усилие зажима 5,8 кН. Благодаря дополнительному пневматическому зажиму усилие зажима увеличивается до 43,5 кН. Область зажима 0,2 мм.
4
Внимание!
В связи с постоянной работой над совершенствованием технологий и изделий, реальный продукт может отличаться от показанного на рисунке. Компания оставляет за собой право вносить любые изменения без предварительного уведомления.
